渦街蒸汽流量計常見安裝方法

發布者:webadmin   時間:2019-03-12 08:17:36

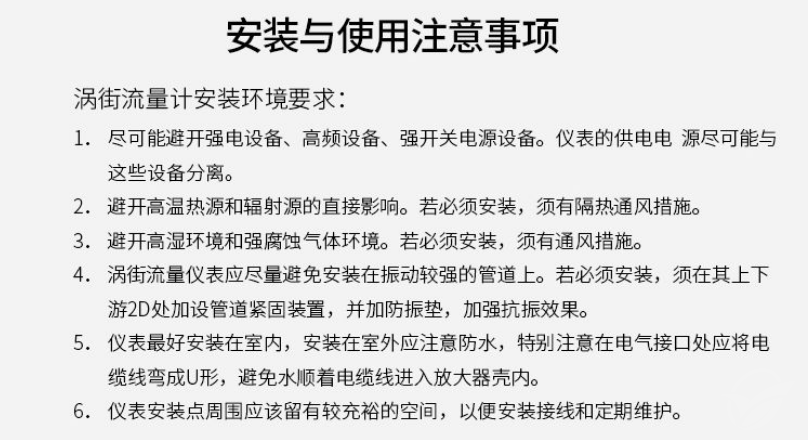

  1、渦街流量計合理選擇安裝場所和環境。

  避開強電力設備,高頻設備,強電源開關設備;避開高溫熱源和輻射源的影響,避開強烈震動場所和強腐蝕 環境等,同時要考慮安裝維修方便。

  2、渦街流量計上下游必須有足夠的直管段。

  若傳感器安裝點的上游在同一平面上有二個90。彎頭,則:上游直管段≥25D,下游直管段≥5D 。若傳感器安裝點的上游在不同平面上有二個90。彎頭,則:上游直管段≥40D,下游直管段≥5D 。調節閥應安裝在傳感器的下游5D以外處,若必須安裝在傳感器的上游,傳感器上游直管段應不小于50D,下游應有不小于5D。
智能渦街流量計

  3、渦街流量計在水平管道上安裝是流量傳感器最常用的安裝方式。

  測量氣體流量時,若被測氣體中含有少量的液體,傳感器應安裝在管線的較高處。測量液體流量時,若被測液體中含有少量的氣體,傳感器應安裝在管線的較低處。

  4、渦街流量計傳感器在垂直管道的安裝。

  測量氣體流量時,傳感器可以安裝在垂直管道上,流向不限。若被測氣體中含有少量的液體,氣體流向應由下向上。測量液體流量時,液體流向應由下向上:這樣不會將液體重量額外附加在探頭上。
蒸汽渦街流量計安裝圖

  5、渦街流量計管道采取減振動措施。

  傳感器盡量避免安裝在振動較強的管道上,特別是橫向振動。若不得已要安裝時,必須采取減振措施,在傳感器的上下游2D處分別設置管道緊固裝置,并加防振墊。

  6、渦街流量計傳感器在水平管道的倒裝。

  一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽。可用于測量飽和蒸汽,適用于測量高溫液體或需經常清洗管道的情況。

  7、渦街流量計傳感器在有保溫層管道上的安裝。

  測量高溫蒸汽時,保溫層最多不能超過支架高度的三分之一。

  8、渦街流量計測壓點和測溫點的選擇。

  根據測量的需要,需在傳感器附近測量壓力和溫度時,測壓點應在傳感器下游的3-5D處,測溫點應在傳感器下游的6-8D處

  9、渦街流量計傳感器在水平管道的側裝。

  無論測量何種流體,傳感器可以在水平管道上側裝,特別是測量過熱蒸汽,飽和蒸汽和低溫液體,若條件允許采用側裝,這樣流體的溫度對放大器的影響較小。
